13651136774"焓湿图，这个暖通空调行业的秘密武器，你了解多少？想象一下，一堆横的、竖的、斜的线条在你眼前晃动，直的、弯的、扭的图形让你眼花缭乱。有没有感觉无从下手？别担心，这篇文章会带你走进焓湿图的奇妙世界。让我们一起揭开焓湿图的神秘面纱吧！"
1 什么是焓湿图

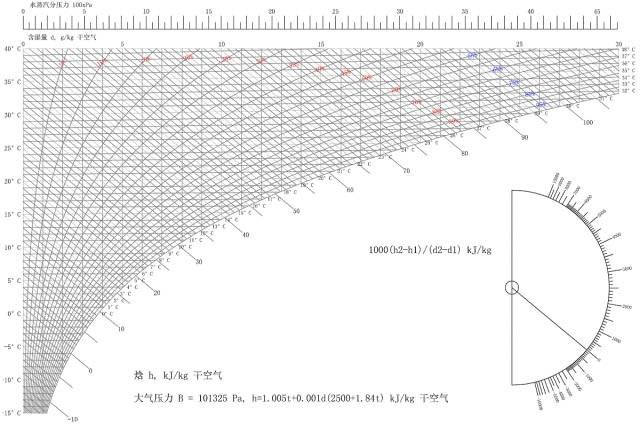

焓湿图：表示空气各状态参数之间关系的线图。在此图中，根据某几个参数可以查出空气其它参数。
2 空气参数
干球温度（℃）：简称温度，就是平常用温度计量出的温度。
含湿量（g/kg）：在湿空气中，与一千克干空气同时并存的水蒸气的质量。
相对湿度：相同温度下，空气中水汽压与饱和水汽压的百分比。
焓（kj/kg）：一千克的物质含多少千焦能量。
热湿比：焓的变化（△h）和含湿量的变化（△d）的比值。

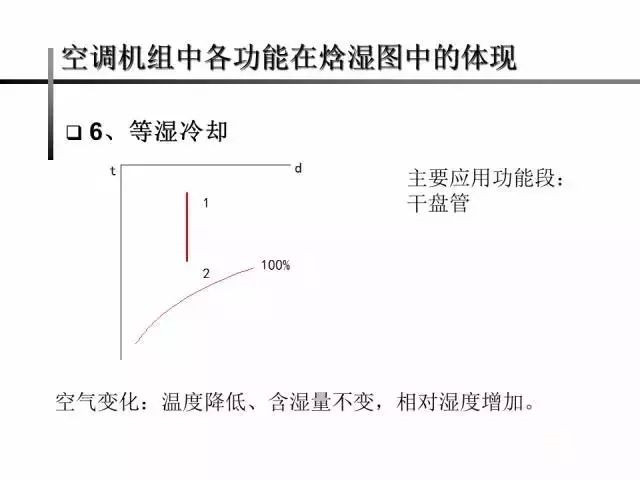

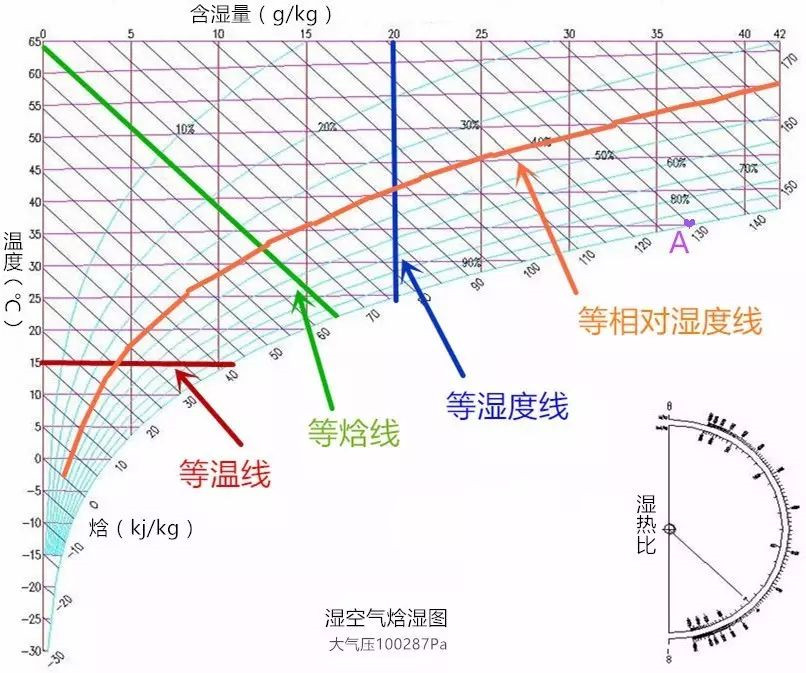

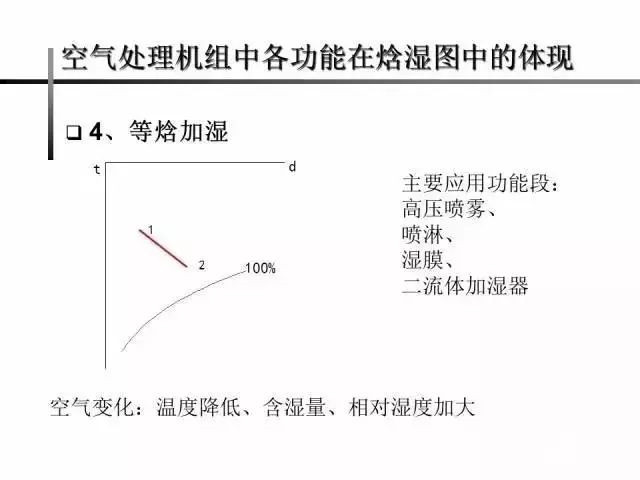

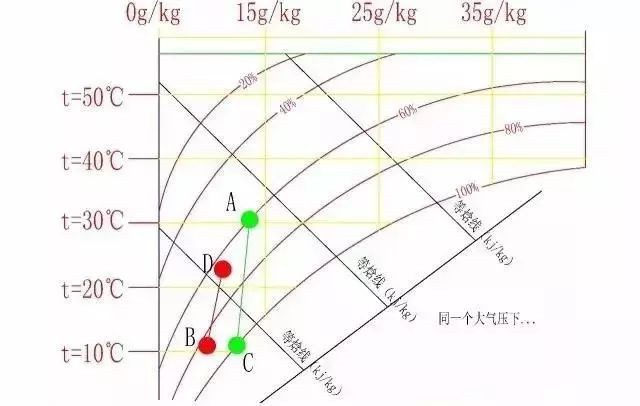

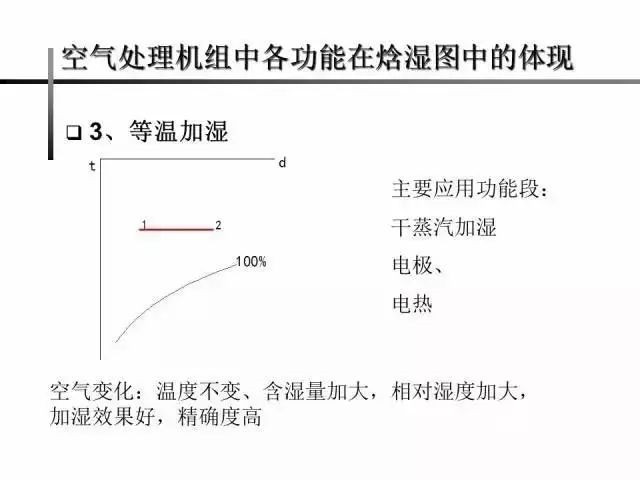

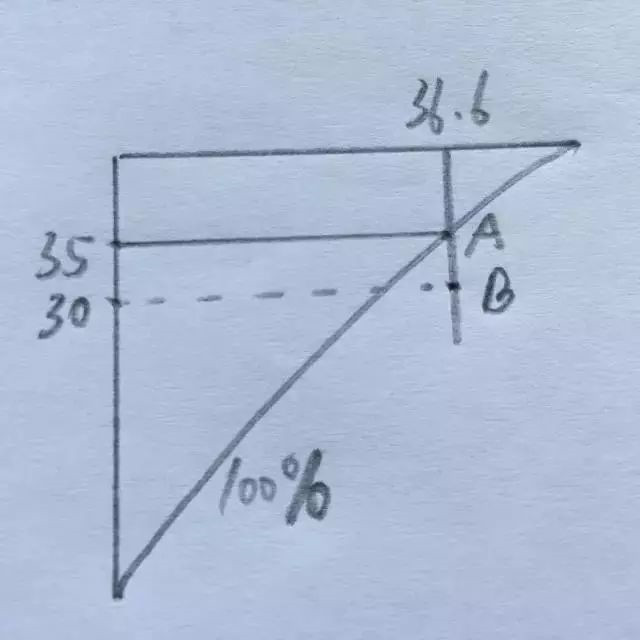

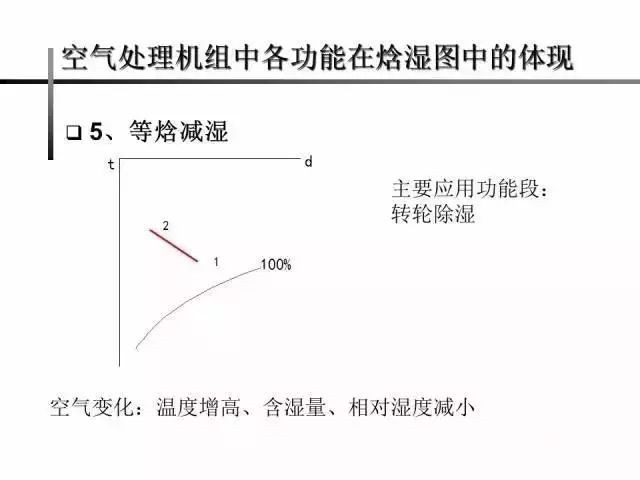

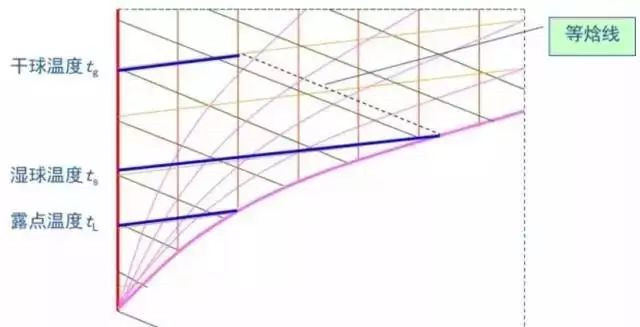

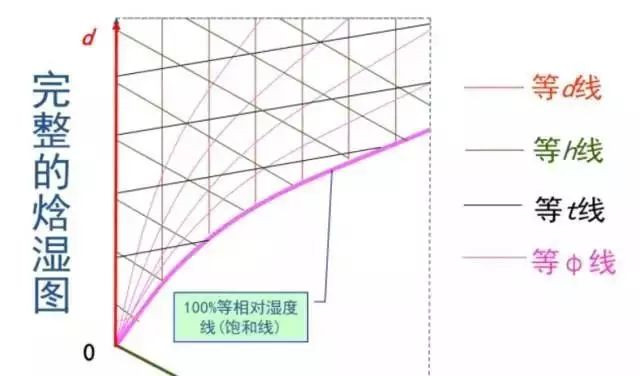

3 等值线 等温线：此线上的温度都是相同的。它的平行线也都是等温线。 等焓线：此线上的焓值都是相同的。它的平行线也都是等焓线。 等湿度线：此线上的湿度都是相同的。它的平行线也都是等湿度线。 等相对湿度线：此线上的相对湿度都是相同的。它的平行线也都是等相对湿度线。 4 焓湿图的应用之一 露点温度：空气中的水蒸气变为露珠时候的温度。图2中A点的温度35℃，相对湿度100%、焓值130kj/kg，含湿量36.6g/kg。 这时如果温度下降到30℃，含湿量和气压不变。A点就到了B点（虚拟点）的状态。这时的相对湿度大于100%，多余的水就会从气态凝结成水珠，直到相对湿度小于或等于100%。 5 焓湿图应用之二 举例子来说明：冬天与夏天空调使用和焓湿图对应变化。 A点：夏天没有开空调的房间，温度：30℃，相对湿度：60%，含湿量：13.6g/kg。 A → C （夏天家用空调降温线） 含湿量变小：房间中人和物“吐”出的水蒸气＜空调外机排水 焓值减少：房中人和物散发的热量＜空调的制冷量 温度降低：焓值减少就是空气能量少了，温度也就低了。 相对湿度升高：温度越低空气“喝”水的欲望就越低。 A点，空气能“喝”3g水，空气肚里1.5g水，相对湿度50%。 B点，降温后只能“喝”1g了，排水管再排出0.8g，还剩0.7g，相对湿度70%。 因为空气“喝”水欲望低，所以夏天开空调一般不会太干燥。 B → D （冬天家用空调升温线） 焓值增加：房间散失的热量＜空调增加的热量 温度升高：空气被加热了，能量增加，焓值变大。 含湿量增加：温度增高，空气“喝”水欲望更高，不断从空气中吸收水分。 相对湿度减小：不断从空气中“喝”水，依然满足不了随温度变高而大大增加的“喝”水欲望，空气依然很“渴”。 ❻ 扩展知识 ▶ 湿球温度 相对干球温度而言的。通俗讲，湿球温度就是当前环境仅通过蒸发水分所能达到的最低温度。 ▶ 绝对湿度 在标准状态下，每立方米湿空气中所含水蒸气的质量，即水蒸气密度，单位为g/m³ 。 ▶ 显热 潜热 显热：物体不发生化学变化或相变化时，温度升高或降低所需要的热称为显热。 潜热：指物质在等温等压情况下，从一个相变化到另一个相吸收或放出的热量。 ▶ 有几点要注意 1、饱和空线即相对湿度为100%的等相对湿度线。特点：干球温度、湿球温度、露点温度相等。 2、等湿球温度线与等焓线基本平行，故工程上近似地用等焓线代替等湿球温度线。 3、等含湿量线就是等露点温度线。因为露点温度的定义已说明含湿量相同的状态点，露点温度均相同。 ▶ 空气干球温度、湿球温度和露点温度在焓湿图上的查找方法 ▶ 空调机组中各功能在焓湿图中的体现
